Phase out
LED STRIP VALUE-600 PROTECTED
LS VAL -600/865/5/IP65
GTIN: 4058075296633
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Monipuoliset suunnittelumahdollisuudet pitkillä ja taipuisilla LED-nauhoilla
- Helppo asentaa useille tasaisille pinnoille itseliimautuvan teipin ansiosta
- Soveltuu käytettäväksi kosteissa ympäristöissä korkean suojausluokituksensa ansiosta
- Helppo asentaa laajan lisätarvike portfolion ansiosta
- Yksinkertainen liittää molemmille puolille integroitujen johtojen ansiosta
Käyttökohteet
- Sisätilojen yleisvalaistus
- Yleisvalaistus ulkotiloissa
- Koristeellinen valaistus
- Yksityisasunnot
Tuoteominaisuudet
- Joustava ja katkaistava LED-nauha
- Pienin leikattava yksikkö: 100 mm
- Elinikä (L70/B50): jopa 20 000 h Tc max.: 65°C
- Valovirta: 600 lm/m
- Värintoistoindeksi Ra: > 80
- Saatavilla olevat valon värilämpötilat: lämmin valkoinen, valkoinen, päivänvalo
- Kotelointiluokka: IP65
- Himmennettävissä sopivilla liitäntälaitteilla, katso myös www.ledvance.com/dim
Tekniset varusteet
- Päätykappaleet tulee tilata erikseen
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 27,00 W |
| Rakenteellinen teho | 27.00 W |
| Nimellinen wattiluku per metri | 5,5 W 1) |
| Nimellisjännite | 24 V 2) |
| Syöttöjännitealue | 23…25 V 2) |
| Estojännite | 25 V 2) |
| Virtatyyppi | Tasavirta (DC) |
| Nimellisvirta | 1042,000 mA |
1) Arvo perustuu tuotteen ensimmäiseen metriin
2) VDC
2) VDC
Fotometriset tiedot
| Kokonaishyötyvalovirta [PICOS] | 550 lm |
| Valotehokkuus | 100 lm/W 1) |
| Valovirta | 2400 lm |
| Valovirta per metri | 550 lm 1) |
| Valovirta per ketju | 2400 lm |
| Värilämpötila | 6500 K |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Ledin väri | Päivänvalo |
| Valon väri (EN 12464-1) | Kirkas päivänvalo |
| Värilaadun tasaisuus (SDCM) | ≤6 sdcm |
1) Arvo perustuu tuotteen ensimmäiseen metriin
Valotekniset tiedot
| Säteilykulma | 105 ° |
| Laskennallinen säteilykulma (1/2 huippuarvosta) | 110.00 ° |
LED MODULE INFORMATION
| LEDien määrä per metri | 60 |
| LEDien määrä per moduuli | 300 |
| LEDien määrä pienimmässä yksikössä | 6 |
MITAT JA PAINO
| Pituus | 5000,00 mm |
| Pituus - lyhyin yksikkö | 100 mm |
| Kaapelin pituus | 500.000 |
| Leveys | 10,00 mm |
| Leveys (sis. pyöreät valaisimet) | 10.00 mm |
| Korkeus | 4,10 mm |
| Korkeus (sis. sylinterivalaisimet) | 4.10 mm |
| Esijohdotettu | Kyllä |
| Johtimen poikkipinta-ala | 0.5 mm² |
| LEDien ladontaväli | 16,67 mm |
| Lyhyt ladontaväli (Short Pitch) | Ei |
| Tuotteen paino | 207,00 g |
VÄRIT JA MATERIAALIT
| Kuvun/heijastimen materiaali | Silikoni |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+40 °C 1) |
| Tc-mittauspisteen enimmäislämpötila | 65 °C 2) |
| Käyttölämpötila-alue | -20…+65 °C 3) |
1) Edellyttäen, että lämpötila Tc-pisteessä on alle maksimiarvon käytön aikana
2) Määriteltyjen enimmäisarvojen ylittäminen voi lyhentää odotettua käyttöikää tai tuhota LED-nauhan
3) Tc-pisteessä
2) Määriteltyjen enimmäisarvojen ylittäminen voi lyhentää odotettua käyttöikää tai tuhota LED-nauhan
3) Tc-pisteessä
Käyttöikä
| Lampun nimellinen elinikä | 20000 h |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä 1) |
| Himmennystapa | PWM-ohjaus |
| Pienin taittosäde | 30 mm |
| Liimattava | Kyllä |
| Ristiinkytkennän suojaus | Enintään 25 VDC |
1) Himmennettävä sopivilla liitäntälaitteilla, katso myös www.ledvance.fi/dim
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | RoHS, CE, REACH |
| Standardit | IEC 62471:n mukaisesti, IEC 60598-1:n mukaisesti, EN 60529:n mukaisesti, EN 62031:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti |
| Kotelointiluokka | IP65 |
| Energiankulutus | 6.05 kWh/1000h 1) |
| Energiatehokkuusluokka | A+ |
| Suolasumun kestävä (IEC 60068-2-52) | Ei |
| UV-säteilyn kestävä (IEC 60068-2-5) | Kyllä |
1) Arvo perustuu tuotteen ensimmäiseen metriin
LOGISTISET TIEDOT
| Varastointilämpötila | -20…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075296633 | Yksikköpakkaus 1 |
262 mm x 262 mm x 30 mm | 447.00 g | 2.06 dm³ |
| 4058075296640 | Kuljetuslaatikko 10 |
300 mm x 280 mm x 285 mm | 4941.00 g | 23.94 dm³ |
| 4058075296657 | Kuljetuslaatikko 20 |
580 mm x 320 mm x 310 mm | 11540.00 g | 57.54 dm³ |
Käyttöohje / turvallisuusohjeet
LED STRIP VALUE IP65
LED STRIP VALUE IP65
Vaatimustenmukaisuusvakuutukset
EU Declaration of conformity 3594030 LS VAL
EU Declaration of conformity 3594030 LS VAL

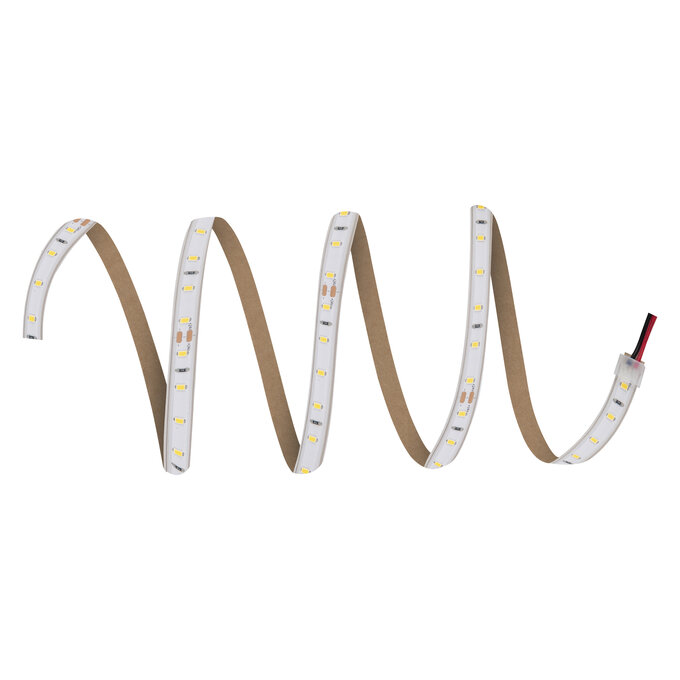

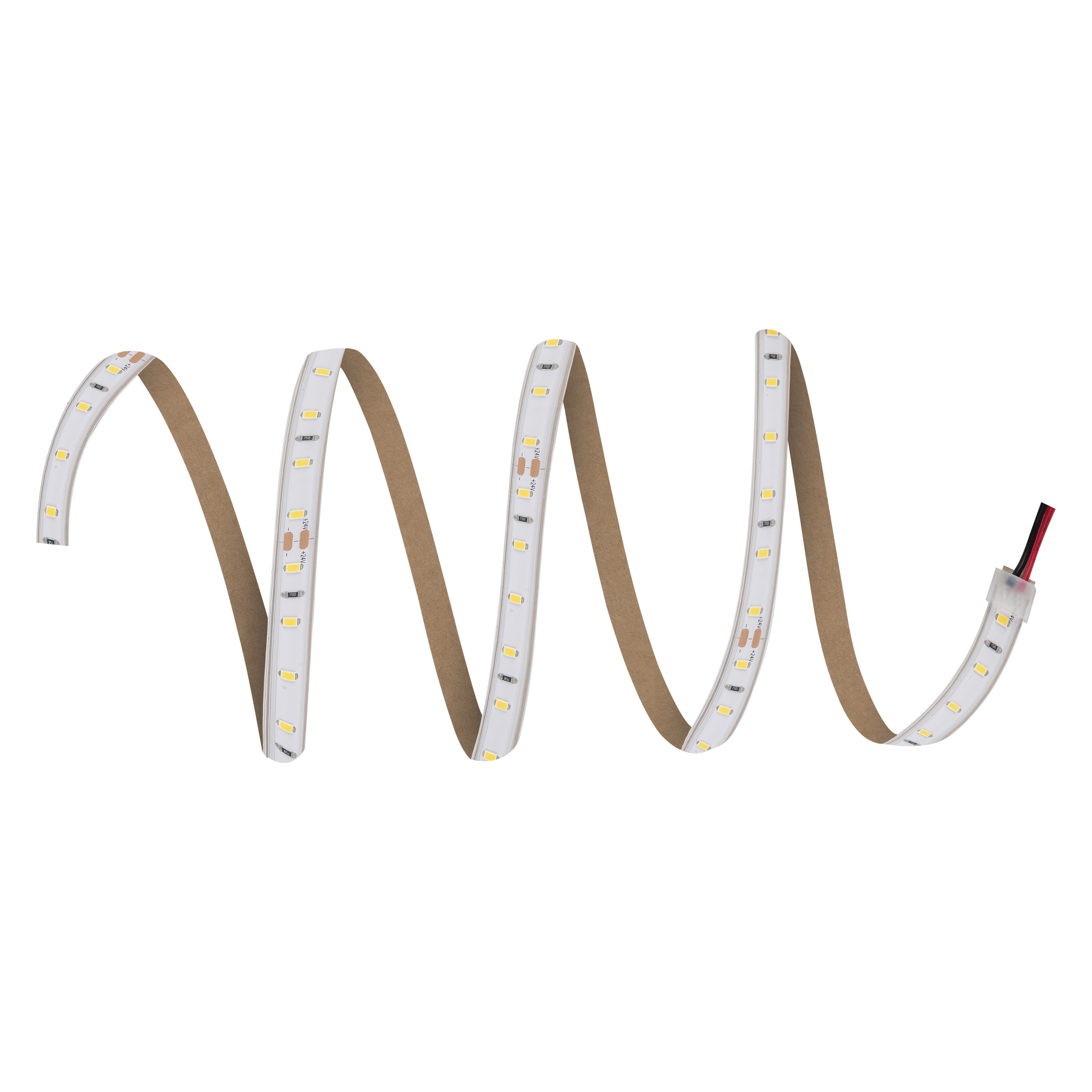

Tuotekuva: valkoinen tausta, diagonaali
LS VAL Protected
LS VAL Protected

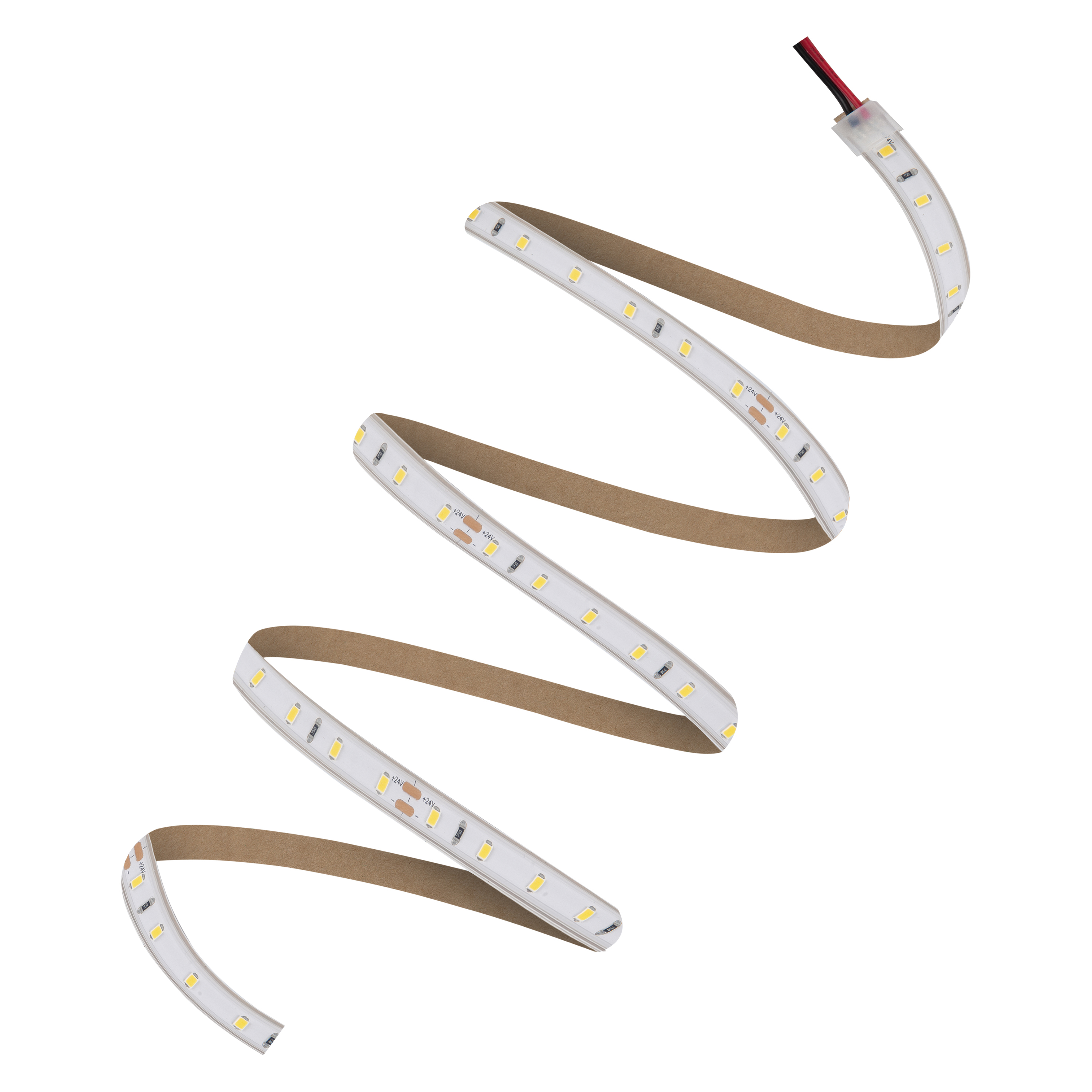

Tuotekuva: valkoinen tausta, vaakasuora
