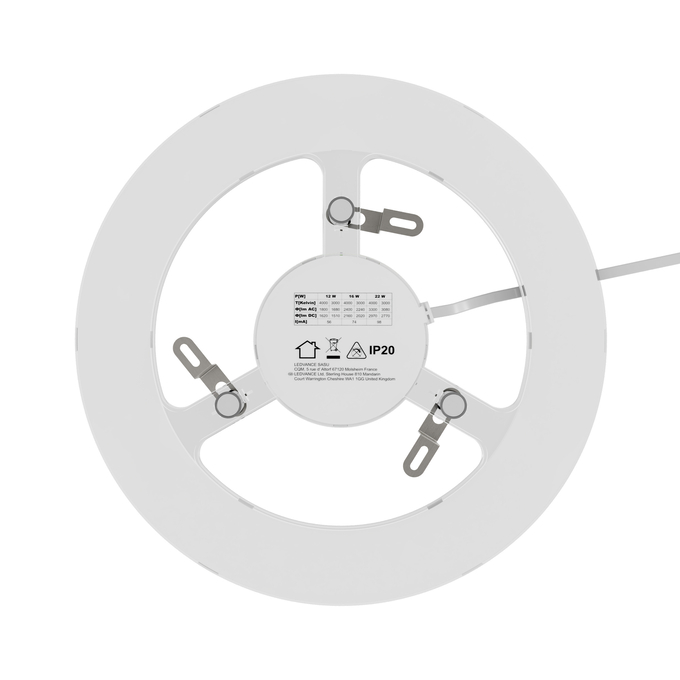

MAG LED RING P 22W ML 83040 AC

MAGNETIC LED RING

GTIN: 4099854756764 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

Contact verkoop

Garantievoorwaarden

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Zeer veelzijdig dankzij selecteerbare lichtkleur- en vermogensstappen (Multi Select) op de driver
Retrofitting zonder bestaande armaturen volledig te vervangen
Met 3 sterke neodymium Magneten voor eenvoudige installatie en extra veilige schroefverbinding
Indien nodig kan het oude armatuur tijdens de ombouw aan het plafond of de muur blijven zitten
Eenvoudige en snelle upgrade-oplossing
5 jaar garantie

Toepassingsgebieden

Gangen
Trappenhuizen
Foyers

Productkenmerken

LED ringmodule met geïntegreerde LED driver en magneten voor het achteraf inbouwen in armaturen van beschermingsklasse I
Magnetisch armatuur voor het moderniseren van bestaande traditionele wand- en plafondarmaturen
Verkrijgbaar in 3 verschillende diameters: 130 mm, 180 mm en 230 mm
Armatuur voor binnenverlichting met hoge lichtopbrengst tot 150 lm/W
Geschikt voor centrale noodverlichtingsinstallaties vlgs. volgens EN 60598-2-22

Technische uitrusting

Montagetoebehoren inbegrepen

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
De externe flexibele kabel van dit armatuur kan niet worden vervangen. Als het beschadigd is kan het armatuur niet meer gebruikt worden.
Let op, risico op elektrische schokken.
Waarschuwing! Pacemaker. Magneten kunnen de werking van pacemakers en geïmplanteerde defibrillatoren beïnvloeden. Een pacemaker kan in de testmodus schakelen en ziekte veroorzaken. Een defibrillator kan stoppen met werken. Als u deze apparaten draagt, houd dan voldoende afstand tot magneten. Waarschuw anderen die deze apparaten dragen om niet te dicht bij magneten te komen.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	22 W / 16 W / 12 W
Nominale spanning	220…240 V
Netfrequentie	0/50/60 Hz
Nominale stroom	98mA / 74mA / 56 mA
Inschakelstroom	5.72 A
Inschakelstroomtijd T_h50	28.4 µs
Max. armaturen op stroomonderbreke B16 A	131
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	88
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	142
Arbeidsfactor λ	> 0,90
Totale harmonische vervorming	< 20 %
Veiligheidsklasse	II
Piek bestendigeheid	1000 V
Bedrijfsmodus	Integrated LED driver

Fotometrische gegevens

Lichtstroom	3300 lm / 2400 lm / 1800 lm ¹⁾
Lichtstroom efficiëntie	150 lm/W ²⁾
Kleurtemperatuur	3000 K / 4000 K
Lichtkleur	Warm White; Koel wit
Kleurweergave-index Ra	> 80
Standaardafwijking van kleurproeven	≤5 sdcm
Flikkervrij	Ja
Flikkerwaarde Pst LM	<1
Stroboscoopeffect waarde SVM	<0.4
Fotobiologische veiligheidsgroep EN62778	RG1
Stralingshoek	160 °

¹⁾ @ 3000K, 3080 / 2240 / 1680
²⁾ @ 3000K, 140 lm/W

Instelbare eigenschappen

Nominale vermogen	Kleurtemperatuur	Lichtstroom	Lichtstroom efficiëntie
22 W	3000 K	3080 lm	140 lm/W
22 W	4000 K	3300 lm	150 lm/W
16 W	3000 K	2240 lm	140 lm/W
16 W	4000 K	2400 lm	150 lm/W
12 W	3000 K	1680 lm	140 lm/W
12 W	4000 K	1800 lm	150 lm/W

AFMETINGEN & GEWICHT

Diameter	230,00 mm
Hoogte	31,00 mm
Product gewicht	268,00 g

MATERIALEN & KLEUREN

Kleur van het product	Wit
Kleur behuizing	Wit
RAL nummer [PIM]	RAL 9006
Body materiaal	Polycarbonaat (pc)
Materiaal afdekking	Polycarbonaat (pc)
Materiaal van lichtuitstralend oppervlak	Plastic
Glow Wire Test volgens IEC 60695-2-12	650 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	-20…+45 °C
Opslagtemperatuur	-40…+85 °C
Type bescherming	IP20
Beschermklasse IK ( Schok bestendi [PIM]	IK05
Dimbaar	Nee
Montagelocatie	Plafond; Muur
Toepassingsomgeving	Binnen
Met lichtbron	Ja
Vervangbare lichtbron	Nee

Levensduur

Levensduur L80/B10 @ 25 °C	50000 h ¹⁾
Aantal schakelcycli	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

VOORSCHAKELAPPARATUUR

Uitgangsstroom:

197mA / 142mA / 106 mA

NOODVERLICHTING

Type noodverlichting (EL)

EL-gecertificeerde driver (0Hz/DC-werking) voor centrale batterijwerking inbegrepen

CERTIFICATEN & NORMEN

Normen	CE; UKCA; EAC; ENEC
Gelimiteerde oppervlaktetemperatuur	Nee
Balschot veilig	Nee
Vervangbare LED module	Niet vervangbaar

AANVULLENDE PRODUCTGEGEVENS

Toegevoegde functie

MULTI LUMEN; MULTI COLOR

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee
