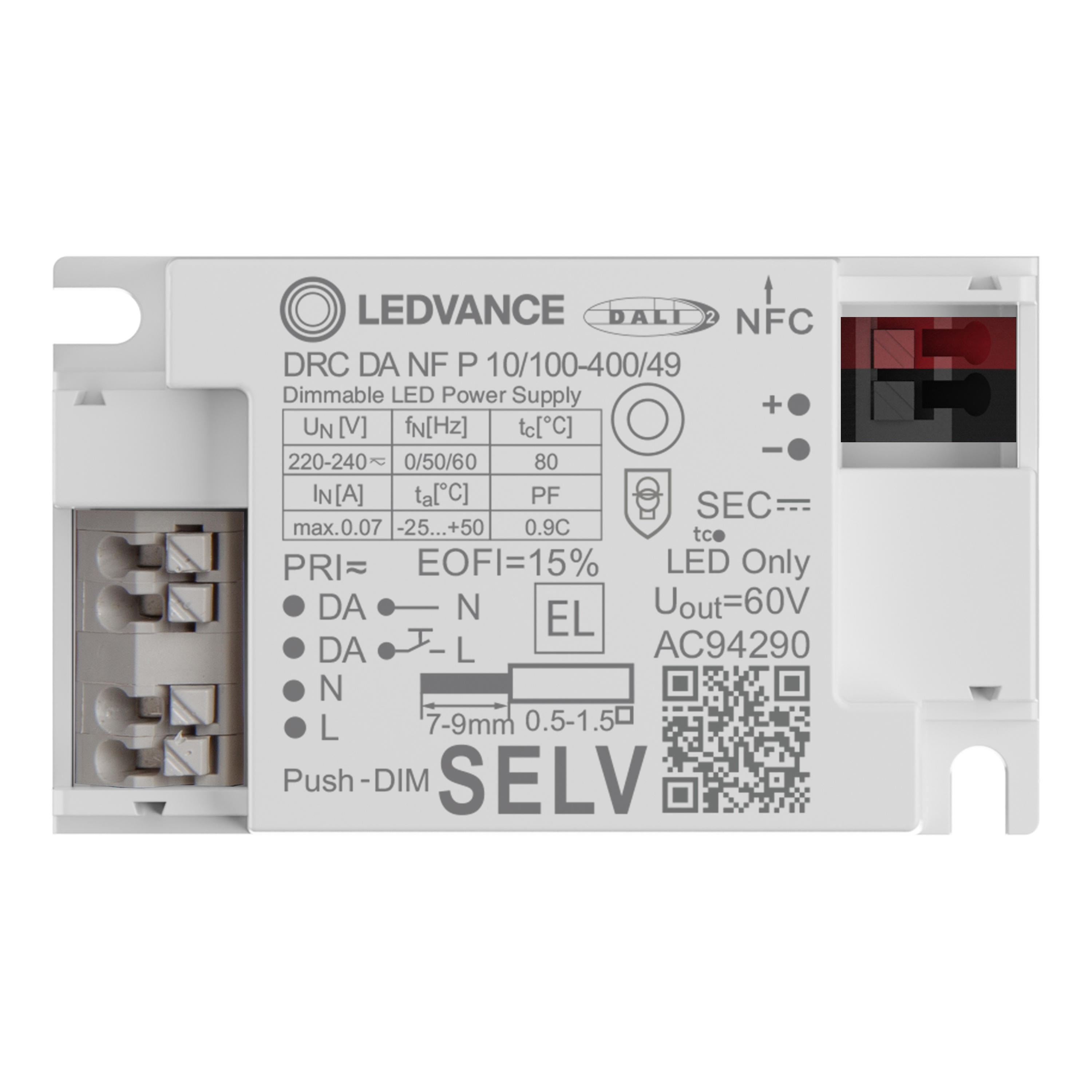

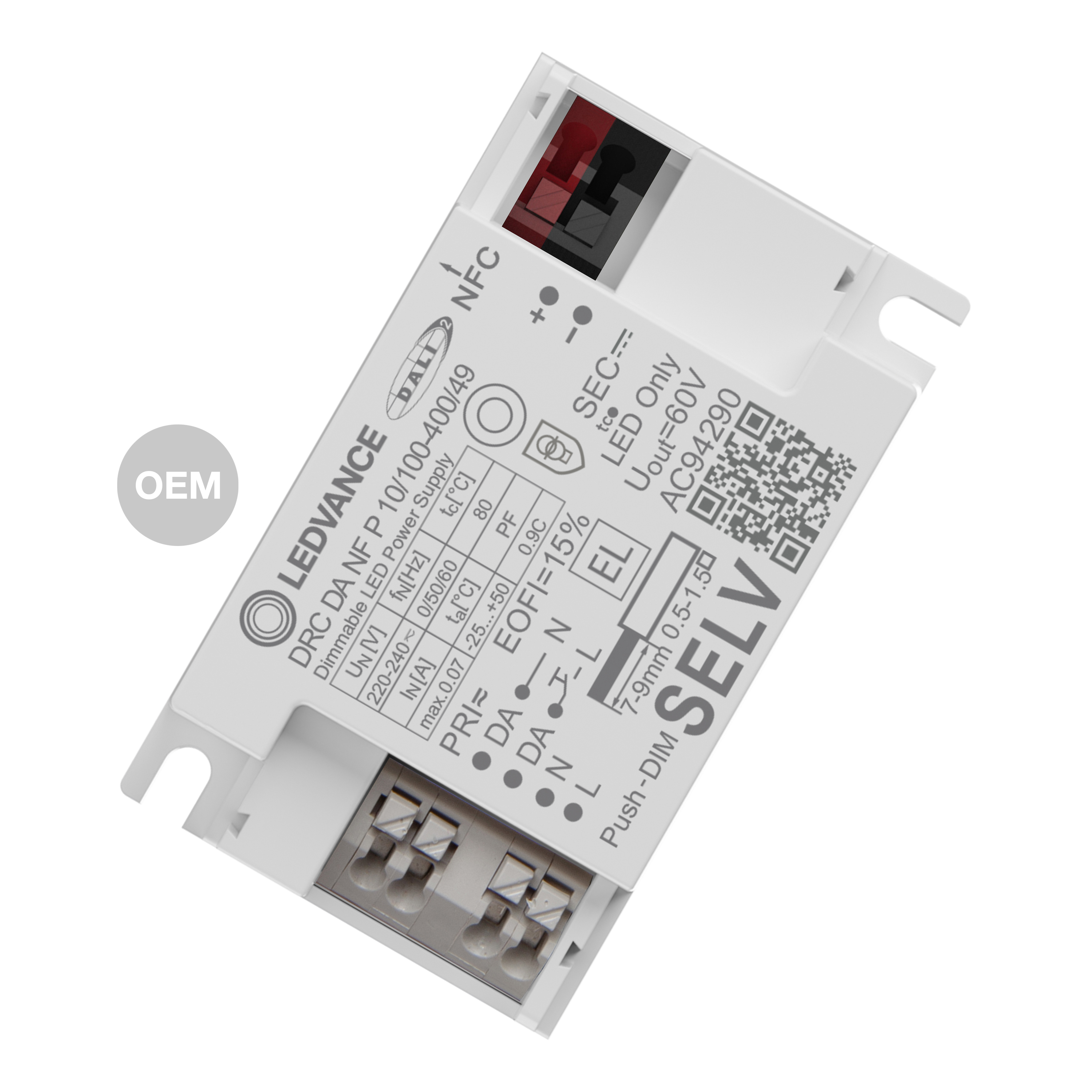

DRC DALI NFC P 10/100-400/49 OEM

NEW

LED DRIVER COMPACT DALI NFC PERFORMANCE

GTIN: 4058075862043 Onverpakt / 1 Alle pakketten weergeven

Download data sheet

Contact verkoop

Garantievoorwaarden

PRODUCTGEGEVENS

Productvoordelen

DALI-2 gecertificeerd incl. onderdelen 251, 252, 253
Volledig programmeerbaar via NFC
Push DIM toepassing voor eenvoudige bediening
Hoge efficiëntie
Hoogwaardig dimmen van 1…100 %
Verkrijgbaar in 10W, 20W, 30W en 42W

Toepassingsgebieden

Geschikt voor LED armaturen en LED modules
Geschikt voor SELV installaties voor binnengebruik
Geschikt voor noodverlichtinginstallaties

Productkenmerken

1-kanaals DALI-2 gecertificeerde LED driver
Snelle en eenvoudige stroominstelling via NFC
Beschikbaar met een uitgangsstroombereik van 50 tot 1050 mA
Zeer lange levensduur: tot 100.000 uur
Constante lichtopbrengst (CLO)

Technische uitrusting

Kabelklemmen DRC AY CLAMP DUO inbegrepen (niet voor OEM-typen)

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
Let op, risico op elektrische schokken.
Koppel de netspanning los voordat u het apparaat installeert.
Open de behuizing niet.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	10,00 W
Nominale uitgangsvermogen	10 W
Nominale spanning	220…240 V
Nominale uitgangsspanning	9…49 V
Ingangsspanning	176…280 V
Ingangsspanning AC	198…264 V ¹⁾
Gelijkspanning	176…280 V
U-OUT (werkspanning)	9…49 V
Type stroom	Wisselspanning/DC
Nominale stroom	70 mA
Nominale uitgangsstroom	100…400 mA ²⁾
Inschakelstroom	10.1 A
Uitgangsstroom tolerantie	5 %
Output ripple current (120 Hz)	3 %
Netfrequentie	0/50/60 Hz
Totale harmonische vervorming	< 10 % ³⁾
Arbeidsfactor λ	0,9 ⁴⁾
E-VSA eficiëntie	84.50 %
Maximum aantal E-VSA's op een z 10 A (B)	54
Maximum aantal E-VSA's op een z 16 A (B)	102
Maximum aantal E-VSA's op een z 25 A (B)	135
Max. ECG no. on circuit breaker 32 A (B)	173
Max. aantal E-VSA op installatieautomaat 10 A (C)	106
Max. aantal E-VSA op installatieautomaat 16 A (C)	170
Max. aantal E-VSA op installatieautomaat 25 A (C)	266
Max. ECG no. on circuit breaker 32 A (C)	289
Stootstroomvastheid (L/N - aarde)	2 kV
Piek bestendigeheid	1 kV
Galvanische scheiding	SELV
Werk frequentie	0/50/60 Hz
Stand-by verliezen	≤0.3 W ⁵⁾

¹⁾ Toegestane spanningsbereik
²⁾ Standaardwaarde 100mA
³⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz
⁴⁾ Vollast bij 230V/50 Hz
⁵⁾ Typische waarde 0,3 W

AFMETINGEN & GEWICHT

Lengte	70,00 mm
Montage gat afstand, lengte	61 mm
Breedte	43,00 mm
Breedte (incl. ronde armaturen)	43.00 mm
Hoogte	23,00 mm
Hoogte (incl. cylin. armaturen)	23.00 mm
Draaddiameter aan ingang	0.5…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	7…9 mm
Booglengte	7…9 mm
Nominale dwarsdoorsnede	0.5…1.5 mm²
Product gewicht	57,00 g

KLEUREN & MATERIALEN

Kleur van het product	Wit
Behuizingsmateriaal	Plastic
Body materiaal	Plastic

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik	-25…+50 °C
Maximumtemperatuur op Tc-testpunt	80 °C
Max. behuizing temperatuur bij defect	<110 °C
Temperatuursbereik op punt Tc	-25…+50 °C
Toegestane relatieve luchtvochtigheid	20…90 %

Levensduur

Levensduur E-VSA	100000 h ¹⁾
Aantal schakelcycli	100000

¹⁾ Bij T_c max. - 10°C

AANVULLENDE PRODUCTGEGEVENS

Ingekapseld	Ja
Product opmerking	Beschikbaar vanaf juli 2026

MOGELIJKHEDEN

Dimbaar	Ja
Dimmer interface	DALI-2; Push-DIM
Dimbereik	1…100 %
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Bstand tegen overbelasting	Ja
Maximale kabellengte E-VSA/lamp REM	0,8 m
Geschikt armaturen met veiligheidsklasse	II; I
Geschikt voor noodverlichting	Ja
Type aansluiting, outputzijde	Insteekverbinding
Aantal stuuruitgangen	1

CERTIFICATEN & NORMEN

Keurmerken	CE; UKCA; EAC; ENEC; EL
Normen	Volgens EN 61347-1; Volgens EN 61347-2-13; Volgens EN 55015; Volgens EN 61547; Volgens EN 61000-3-2; Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

LOGISTIEKE GEGEVENS

Opslagtemperatuur

-40…+80 °C

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee
