PUSH CONTROL UNIT FM DALI-2 DIM
PUSH CONTROL UNIT FM DALI-2 DIM
GTIN: 4099854846922
Vouwdoos / 1
Alle pakketten weergeven
Garantievoorwaarden
PRODUCTGEGEVENS
Productvoordelen
- Geoptimaliseerd dimgedrag in combinatie met lampen van de merken LEDVANCE / OSRAM
- Lampvriendelijke inschakeling (soft start).
- Instelbare minimum- en maximum lichtstroom
- Elektronische omkeerbare kortsluitings-, oververhittings- en overbelastingsbeveiliging
- Bediening met standaard drukknoppen
Toepassingsgebieden
- Woonruimtes (woonkamer, slaapkamer, eetkamer, studeerkamer/thuiskantoor, badkamer).
- Kantoren
- Winkels
- Bars, restaurants
- Hotelkamers
Productkenmerken
- Fase-afsnijdimmer voor installatie in standaard schakelkasten of DIN-rails in de elektrische schakelkast
- DALI-2 gecertificeerd apparaat voor naadloze integratie in DALI-systemen
- Compatibel met alle gangbare drukknopontwerpen op de markt
- Schakelen en dimmen van LED lampen
- Nominaal vermogen LED lampen en LED-armaturen: min. 3 VA / max. 200 VA
- Nominaal vermogen halogeenlampen en gloeilampen: min. 3 VA / max. 400 VA
- Lengte van de faseafsnijdraad: max. 80 m
- Lengte Push-DIM-stuurkabel: max. 25 m
Veiligheidsadvies
- Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
- Koppel de netspanning los voordat u het apparaat installeert.
Referenties / Links
- Voor actuele informatie zie www.ledvance.com/light-management-systems
- Compatibel met dimbare lampen. www.ledvance.com/dimmable-lamps
ELEKTRISCHE GEGEVENS
| Nominale vermogen | 400,00 W 1) |
| Nominale spanning | 100…240 V |
| Type stroom | Wisselspanning |
| Netfrequentie | 50…60 Hz |
1) Nominaal vermogen capacitieve belasting: 3VA - 200VA / Nominaal vermogen bij ohmse belasting: 3VA - 400VA
AFMETINGEN & GEWICHT
| Lengte | 45,00 mm |
| Breedte | 45,00 mm |
| Breedte (incl. ronde armaturen) | 45.00 mm |
| Hoogte | 20,00 mm |
| Hoogte (incl. cylin. armaturen) | 20.00 mm |
| Draaddiameter aan ingang | 0.5…1.5 mm² |
| Striplengte primair | 6…7 mm |
| Product gewicht | 43,00 g |
KLEUREN & MATERIALEN
| Kleur van het product | Wit |
TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN
| Omgevingstemperatuur bereik | -25…+50 °C |
| Maximumtemperatuur op Tc-testpunt | 54 °C |
| Temperatuursbereik op punt Tc | -25…+50 °C |
Levensduur
| Aantal schakelcycli | 50000 |
AANVULLENDE PRODUCTGEGEVENS
| Product opmerking | Beschikbaar vanaf juni 2026 |
MOGELIJKHEDEN
| Dimbaar | Ja |
| Dimmer interface | DALI-2 |
| Dimbereik | 1…100 % |
| Oververhittingsbeveiliging | Omkeerbaar |
| Overbelastingsbeveiliging | Omkeerbaar |
| Kortsluitingsbeveiliging | Omkeerbaar |
| Type montage | Geïntegreerde inbouwdoos |
CERTIFICATEN & NORMEN
| Keurmerken | CE; UKCA; EAC |
| Normen | CE; UKCA; EAC |
| Veiligheidsklasse | II |
| Type bescherming | IP20 |
LOGISTIEKE GEGEVENS
| Opslagtemperatuur | -40…+85 °C |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Ja |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage | Lead (7439-92-1) |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
| Productcode | Verpakkingseenheid (stuks per verpakking) | Afmetingen (lengte x breedte x hoogte) | Brutogewicht | Volume |
|---|---|---|---|---|
| 4099854846922 | Vouwdoos 1 |
45 mm x 86 mm x 100 mm | 68.00 g | 0.39 dm³ |
| 4099854846939 | Verzenddoos 20 |
245 mm x 192 mm x 225 mm | 1634.00 g | 10.58 dm³ |
Gebruiksaanwijzing / veiligheidsinstructies
G11277396 PCU FLUSH MOUNT DALI-2 DIM
G11277396 PCU FLUSH MOUNT DALI-2 DIM
Uitgebreide installatiegids
Application guide PCU FLUSH MOUNT DALI-2 DIM
Application guide PCU FLUSH MOUNT DALI-2 DIM
Juridische informatie
Safety Insert G11201420
Safety Insert G11201420
Juridische informatie
Legal insert G11254740 SENSOR DALI-2
Legal insert G11254740 SENSOR DALI-2
Juridische informatie
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Conformiteitsverklaringen
PCU DALI DIM
PCU DALI DIM

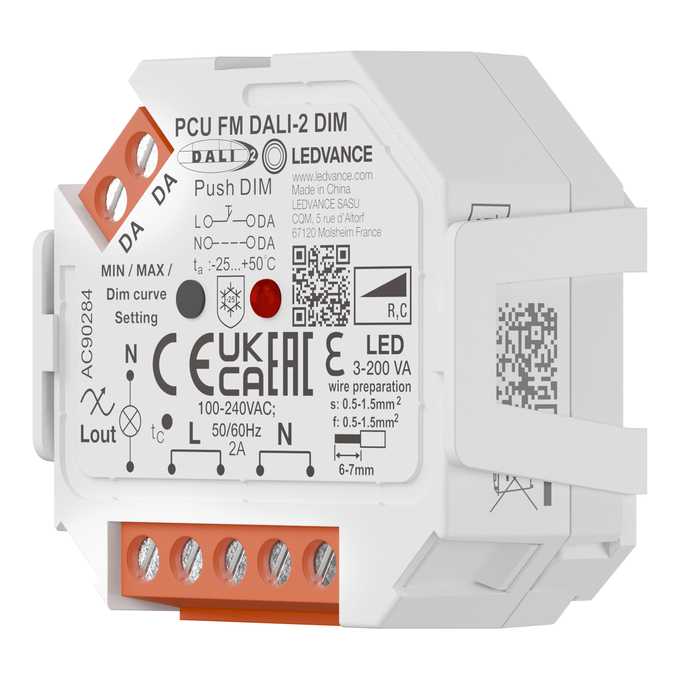

Productafbeelding: witte achtergrond, diagonaal
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM
Productafbeelding: witte achtergrond, diagonaal
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM

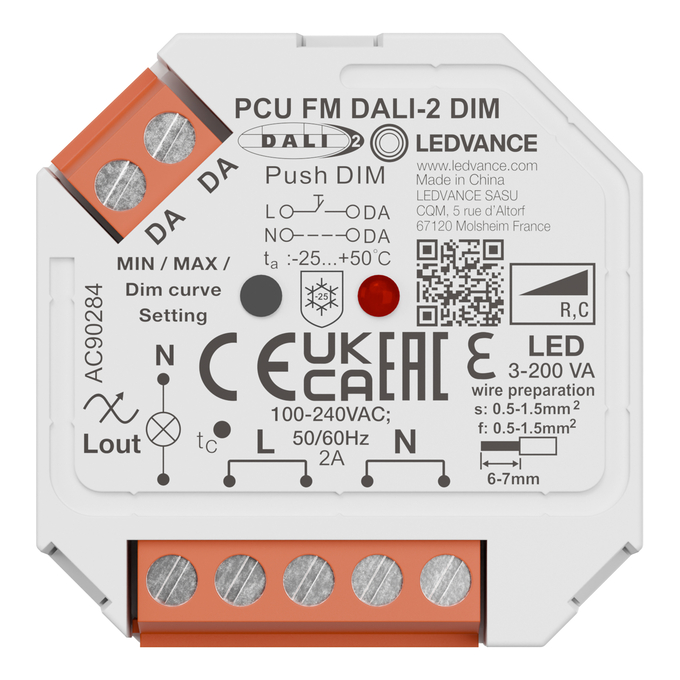

Productafbeelding: witte achtergrond, rechtop
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM
Productlijntekening met letters
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM
Productlijntekening met cijfers
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM
Productlijntekening - technisch
PCU FLUSH MOUNT DALI-2 DIM
PCU FLUSH MOUNT DALI-2 DIM

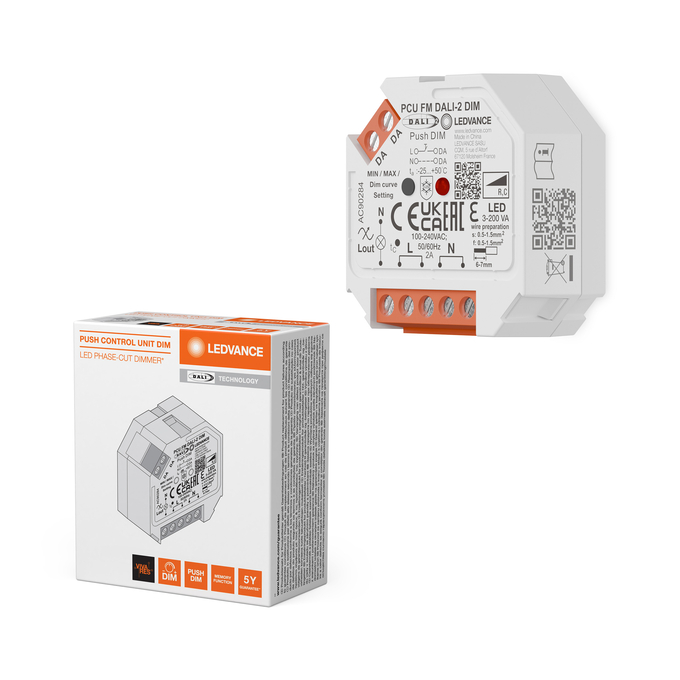

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
