PV PANELS P-TYPE BIFACIAL SILVER
M 660 P 66 UB -SF-F3
GTIN: 4099854199929
Ytterkartong / 31
Vi alle pakkene
Garantibetingelser
PRODUKTDETALJER
Produktfordeler
- 25 års produktgaranti og 30 års lineær garanti på utgangseffekt
- Begrenset PID‑effekt (potensialindusert degradering) takket være streng kvalitetskontroll i produksjonsprosessen
- Svært lav årlig degradering av cellene takket være bedre motstand mot høye temperaturer
- Robust konstruksjon og høyeste produksjonsstandarder sikrer driftssikkerhet og kvalitet
Bruksområder
- Energiverks‑ og forsyningsinstallasjoner
- Kommersielle og industrielle installasjoner
- Boliginstallasjoner
Produktfunksjoner
- Bifacial utførelse – begge sider av panelet utnytter lyset
- Originale Stäubli MC4 EVO 2‑kontakter
- Tilgjengelig også med lang kabel
- Ramme i anodisert aluminiumslegering
- Multi‑busbar (MBB)‑teknologi
- Maksimal statisk belastning opptil 5 400 Pa
Utstyr/tilbehør
- Produktet leveres komplet, ingen montering kreves fra kunde
- MC4 EVO 2-kontakter er montert på panelet
- 3 bypass-dioder er allerede installert i panelet
Sikkerhetsråd
- Alle elektriske tilkoblinger må utføres av kvalifisert fagperson
- Advarsel: fare for elektrisk støt
ELEKTRISKE DATA STC
| Maksimum strøm Pmax (STC) | 660 W |
| Maksimum strøm Imp (STC) | 17.35 A |
| Kortslutning Isc (STC) | 18.40 A |
| Maksimum strømspenning Vmp (STC) | 38.04 V |
| Åpen kretsspenning Voc (STC) | 45.85 V |
| Modul virkningsgrad | 21.24 % |
ELEKTRISKE DATA NMOT
| Maksimum effekt Pmax (NMOT) | 499 W |
| Maksimum strøm Imp (NMOT) | 14.20 A |
| Kortslutning Isc (NMOT) | 15.06 A |
| Maksimum strømspenning Vmp (NMOT) | 35.15 V |
| Åpen kretsspenning Voc (NMOT) | 42.64 V |
ELEKTRISKE DATA STC og NMOT
| Effekttoleranse | 3 % |
MEKANISKE DATA
| Type ansiktsuttrykk | Bifacial |
| Cellemateriale | Mono krystallinsk |
| Antall celler | 132 |
| Antall bypassdioder | 3 |
| Ramme | Ja |
| Type tilkobling | Staubli MC4 EVO2 |
| Bredde | 1303 mm |
| Lengde | 2384 mm |
| Høyde | 35 mm |
| Produktvekt | 38000.000 g |
| Kabellengde | 1.4 m |
| Glass med antirefleksbehandling | Ja |
| Farge (bakside) | hvit |
| Farge på celler | Mørk blå |
| Rammefarge | Sølv |
| Frontglass | 2,0 mm belagt halvherdet glass |
TEMPERATUR VURDERINGER
| Nominell drift celle-temperatur | 44 °C |
| Temperaturkoeffisient Isc | 0.040 %/K |
| Temperaturkoeffisient Pmpp | -0.340 %/K |
| Temperaturkoeffisient Uoc | -0.250 %/K |
DRIFTSFORHOLD
| Maksimum vurdering av seriesikring | 30 A |
| Maksimal spenning | 1500 V |
| Temperaturområde i drift [PIM] | -40…+85 °C |
| Forside maksimal statisk belastning | 5400 Pa |
| Bakside maksimal statisk belastning | 2400 Pa |
| Tilbakestrøm belastbarhet | 30 A |
PRODUKTDATABLAD OM MILJØKVALITETER OG EGENSKAPER
| Mengde edle metaller | 0 mg |
| Mengde sjeldne jordarter | 0 mg |
| Minimumssats for resirkulert materiale i emballasje | 80 % 1) |
| Minste prosentandel av resirkulert innhold i produktet | 0 % 1) |
| Produktresirkulerbarhet | Stort sett resirkulerbart produkt 1) |
| Resirkulerbarhet av emballasje | For det meste resirkulerbar emballasje 1) |
| Liste over farlige stoffer i produktet i konsentrasjoner større enn 0,1 % i masseprosent | Nei |
| Inneholder svært bekymringsfulle stoffer i konsentrasjoner over 0,1 % i masseprosent | Nei |
1) I henhold til AGEC-dekret 2022-748 (fransk lovgivning mot avfall for en sirkulær økonomi)
| Produktkode | Forpaknings enhet (stk/enhet) | Dimensjoner (lengde x bredde x høyde) | Bruttovekt | Volum |
|---|---|---|---|---|
| 4099854199929 | Ytterkartong 31 |
1,305 mm x 1,085 mm x 2,384 mm | 1182252.00 g | 3375.58 dm³ |
Brukerveiledning / sikkerhetsinstrukser
PV MODULE
PV MODULE
Samsvarserklæringer
CE Certificate PV Panels
CE Certificate PV Panels
Datablad for produktfamilien
M650-670P66UB-SF-F3_EN
M650-670P66UB-SF-F3_EN
Produktbilde: hvit bakgrunn, diagonal
M660P66UB SF F3
M660P66UB SF F3

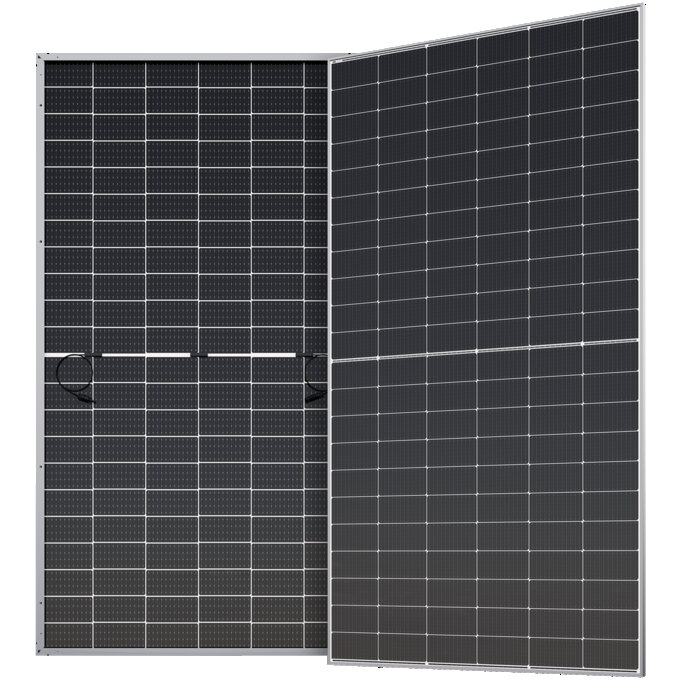

Produktbilde: hvit bakgrunn, diagonal, alternativt bilde
M660P66UB SF F3
M660P66UB SF F3

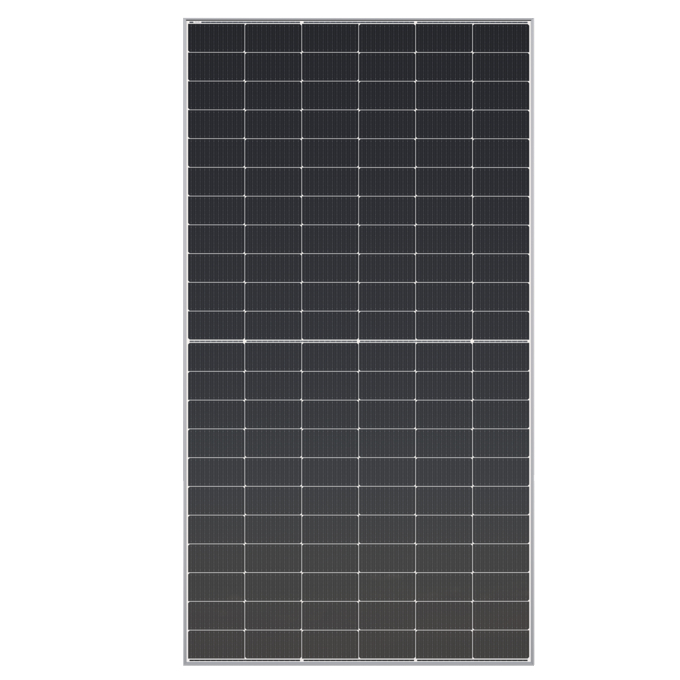

Produktbilde: hvit bakgrunn, stående
